自粘结铁芯技术介绍

自粘结铁芯是一种新型电机铁芯技术，它通过在硅钢片表面涂覆特殊胶粘剂，然后堆叠固化形成牢固的整体铁芯，替代了传统的机械紧固和焊接方式。这项技术能够显著减少铁芯内部的空隙，减少铁芯加工过程中的磁性能劣化影响，降低涡流和磁滞损耗，从而提高电机的效率和可靠性。

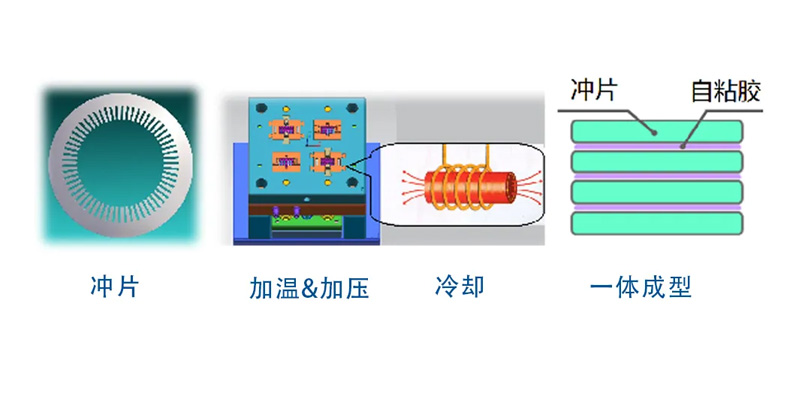

自粘结铁芯工艺流程

该工艺的关键在于正确选择和使用自粘涂层，并进行严格的控制，以确保定子铁芯的质量和稳定性。自粘结铁芯工艺通过特殊涂层的应用和高温固化，使铁芯片间紧密结合，从而显著提升整体结构的强度。

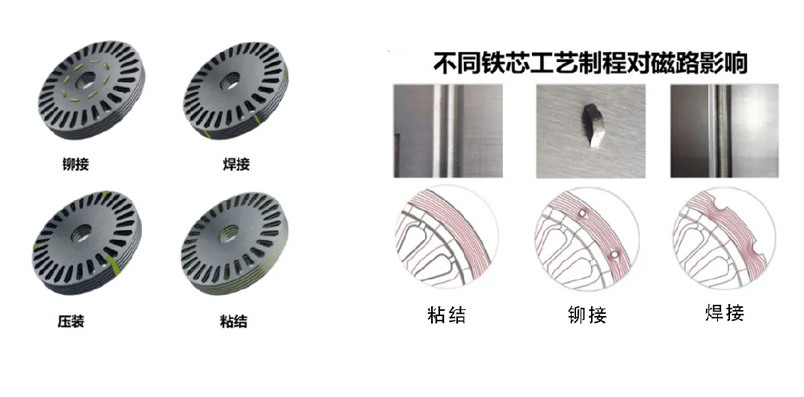

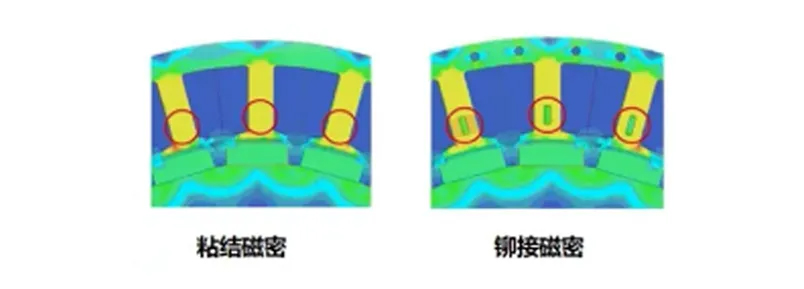

与传统的铆接方式相比，自粘结铁芯具有更高的稳定性。它能够减少涡电流的发生，降低高速旋转时的振动，进一步提升电机的效率和降低噪音振动水平，从而提高电机整体性能。自粘结铁芯还可以减少端板、压圈等紧固件的使用，这样可以在有效空间内增加铁芯的有效长度。

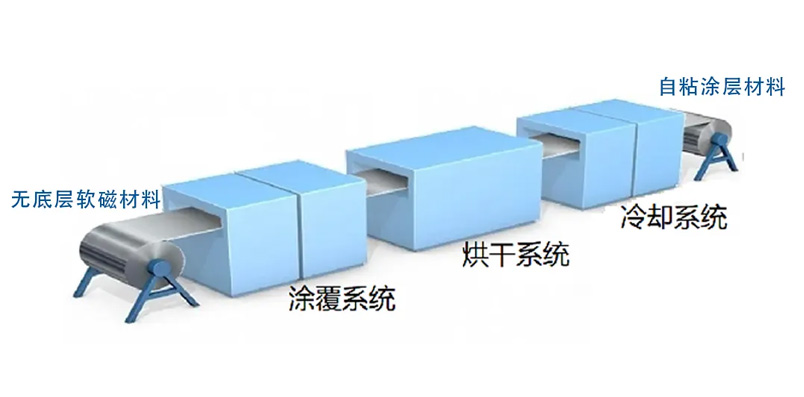

自粘结铁芯的制造过程包括硅钢片的预处理、涂覆胶粘剂、冲压、堆叠与压紧、固化处理以及后处理等步骤 。这种技术允许设计师更自由地调整铁芯的形状和尺寸，优化电机内部的磁通布局，提高电机效率和性能。同时，由于涂料填充了叠片间的空隙，形成了更为紧密的结构，这能有效提高铁芯轴向导热效率，有助于电机在运行过程中的散热。

自粘结铁芯技术难点

使用超薄的硅钢片可以最大程度地降低铁损，将涡流限制在狭小的间隙内，增加回路的电阻，从而减小涡流并减少铁损。这也是为什么电机不采用整块磁性材料，而是由涂有绝缘漆的薄硅钢片叠压而成的原因。

然而，超薄的硅钢片难以形成铆接点，而激光焊接可能导致铁芯开裂和应力不均匀，对电机性能不利。因此，自粘结铁芯成为解决超薄硅钢片叠压组装难题的理想选择。自粘结铁芯的挑战之一是确保硅钢片表面涂层厚度的一致性。此外，对材料的存储和时效性要求较高，这需要精密的加工和检测设备。

另外，在选择自粘结涂层材料时需要考虑合适的选项。在材料方面，华磁技术有自己的独特优势，0.05-0.15mm薄硅钢实现自给，0.2mm及以上普通厚度自粘硅钢使用宝钢、首钢材料。

华磁技术自粘结铁芯优势总结

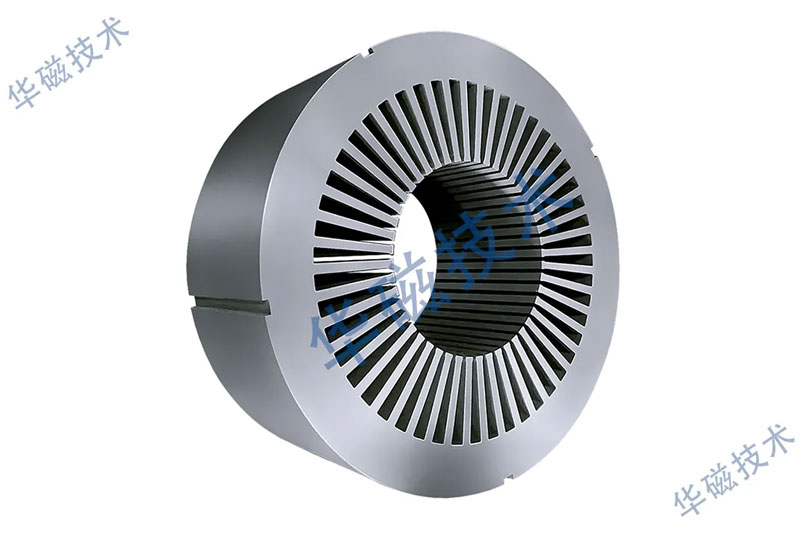

华磁自粘结全表面贴合技术铁芯，应用于不同场景的高速、高效电机，在热平衡管理、铁芯结构强度、耐温、噪音、抗震、自由设计等方面具有不可代替的优势。

主要优势有：

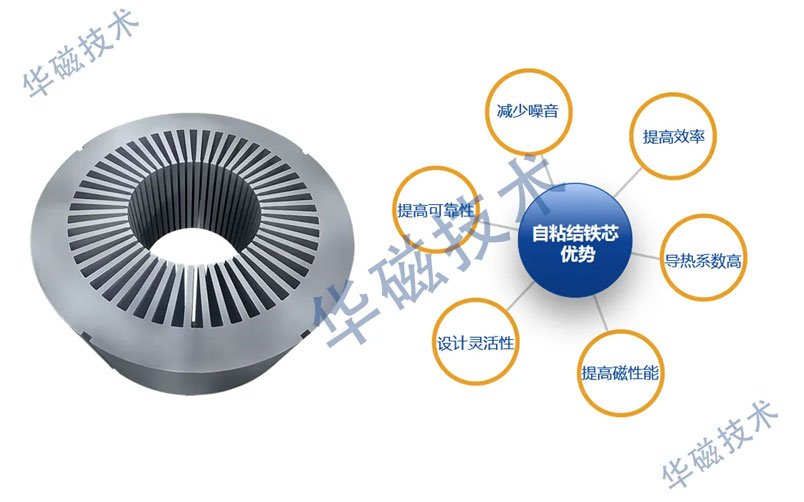

无片间涡流：无铁芯整体环流影响，进一步减小涡流损耗。导热系数高：铁芯层与层之间为高导热材料，铁芯散热快、温升均匀。 降低噪音：铁芯层与层之间粘接力远高于铆扣焊接等工艺，最大程度降低磁致伸缩导致的电磁噪音。 铁芯应力小：最大程度延续材料性能，无材料变形、受热等影响，因加工导致的性能劣化极小。 设计灵活性：对特殊结构铁芯设计方案友好，具有灵活的可加工型。 稳定性：铁芯工作温度达200℃以上，抗震、抗外力强度远高于其他工艺。 提高生产效率：整体工艺全自动化生产，无人工操作。 铁芯小型化加工：无需铆焊等工艺的尺寸要求，最小的铁芯尺寸现已达到10mm以下。

华磁技术自粘结铁芯应用领域

华磁自粘结铁芯优势显著，目前已在航空电机，氢燃料空压机电机，无人机电机，低空飞行器电机，机器人电机，汽车主驱电机，小家电电机，磁悬浮电机，工业电机等众多领域得到应用。

华磁技术公司简介

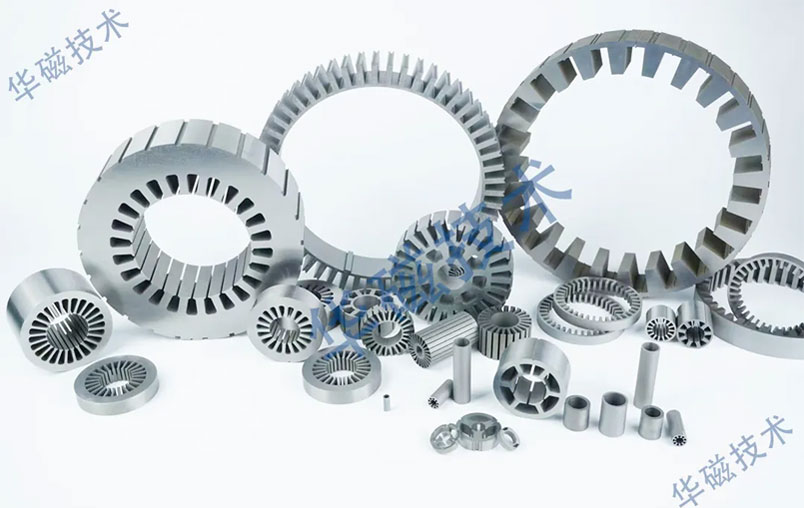

华磁技术(深圳)有限公司专业从事各类软磁材料自粘结精密铁芯制造，包括自粘硅钢、极薄硅钢，自粘结特种软磁合金及精密磁性组件的先进制程工艺，为高性能电机、高速电机、中频变压器和电抗器等关键功率组件的软磁铁芯提供先进解决方案。 目前公司自粘结精密铁芯制品涵盖了带材厚度为0.05mm、0.08mm、0.1mm、0.15mm、0.2mm、0.35mm的系列硅钢以及包括1J22、1J50等在内的特种软磁合金铁芯制品。

结语

自粘结铁芯技术作为电机提高效率的新技术，在未来的发展中具有广阔的应用前景和重要的发展趋势，会推动电机行业向更高效、更环保、更高性能的方向发展，未来也将在更多领域得到广泛应用。
